橡胶布线气囊体的帘线分布特征如下

橡胶布线气囊体的帘线分布特征如下。

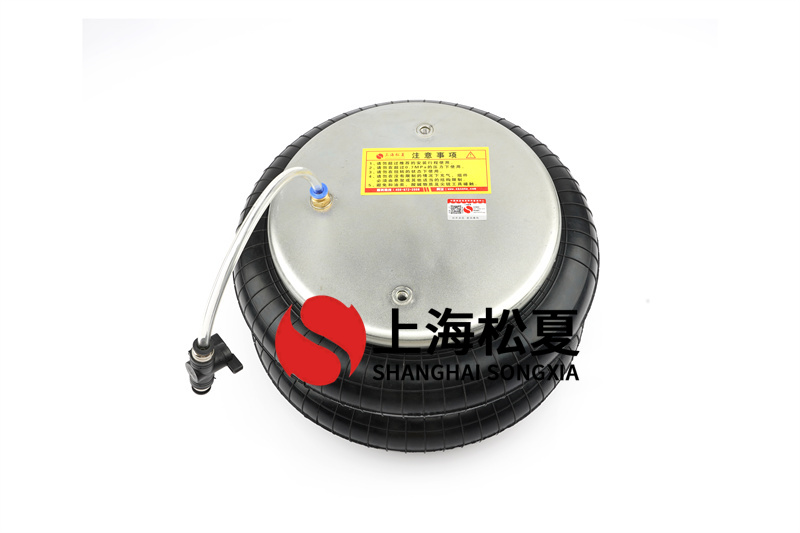

CD型空气弹簧

(1)帘线层为偶数,任一点的帘线总是以土β帘线角成对地分布在子午线的对称位置上，是变化的，并且是平行圆半径r的函数，即β=B()。

(2)由于帘线采用的是长尼龙或长聚酯，由连续性可知通过每行圆法断面的帘线总量相等。由于平行圆半径是变化的，所以帘线密度也是变化的。

因此，空气弹簧的几何、材料和载荷都是轴对称的。又因为空气弹簧的壁厚一般较薄，所以结构分析时可以假定:

①空气弹簧的囊体及其各单层均处于广义平面应力状态:

②忽略帘线空气弹簧的囊体弯曲和扭转刚度的影响。

据此假定，空气弹簧体就变成了薄膜，即将帘线空气弹簧体简化成为一个处于广义平面应力状态的轴对称薄壳结构，其典型几何形状和坐标系。取壳体的主子午线切线m.平行圆线切线c与垂直壳体中面向外法线n构成局部参考直角。
