橡胶空气弹簧气囊的帘线几何力学特性

橡胶空气弹簧气囊的帘线几何力学特性

本文对空气弹簧的基本结构作了详细的分析，并从理论中对空气弹簧横着刚度特点、垂向刚度特点以及影响因素作了具体的分析。

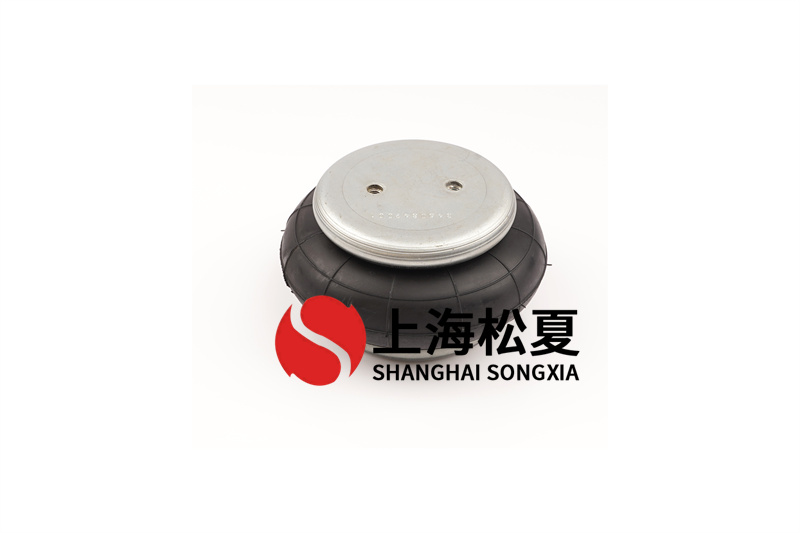

CD型空气弹簧减振器

空气弹簧胶囊的布帘隔层为橡胶囊的主要受力承载部分，它材料性能非常重要，其对空气弹簧的力学性能影响很大。帘线角、帘线层数、帘线排列密度、帘线层间距一起决定

了布帘隔层的力学性能。因为布帘直接关系胶囊的形变状况，因此布帘隔层材料性能决定了空气弹簧的横向和垂向力学性能。

在同一压强下，随着帘线角的，空气弹簧的垂向承载能力和横着承载能力不断增加。

在同一压强下，随着帘线层间距的提高，空气弹簧的垂向承载能力逐渐减少，可是帘线层间距对空气弹簧垂向承载能力和横着承载能力的影响不大。

在同一压强下，随着帘线密度的增加，空气弹簧的垂向承载能力逐渐减少，可是帘线密度对空气弹簧垂向承载能力和横着承载能力的影响较小。

在同一压强下，随着帘线层数的提高，空气弹簧的垂向承载能力和横着承载能力增加。在橡胶气囊制造过程中采用不同帘线层数会获得不同的弹性特点。1层和2层帘线层在同样的初始压力下，橡胶气囊所受的应力不同，2层帘线层的应力值低于1层帘线层的应力值。

空气弹簧处在正常工作高度时，胶囊内压，空气弹簧横着和垂向的反冲力也增加，其横着和垂向的刚度也同时增加。
