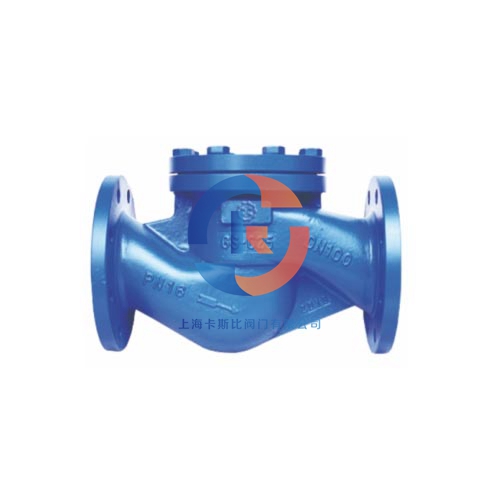

升降式止回阀的工作原理

升降式止回阀的工作原理

升降式止回阀构造：

升降式止回阀是一种避免管路介质倒流的闸阀，主要由阀体、阀座、阀瓣、阀盖等有关部件组成。升降式止回阀含有弹簧，用于保证阀瓣在弹

簧的影响下始终处于稳定平衡的状态中，无论闸阀进口端介质压力大小怎样，闸阀都能保持均衡的运行。

工作原理：

升降式止回阀阀瓣上含有导向杆，导向杆能在阀盖导向孔内自由升降。当管道介质按指定方向（从左到右）流入，阀瓣下方压力超过上方压力时，推动阀瓣沿阀盖导向孔中心线上升，闸阀自动打开，使介质循环；如果液体从右向左流动，即反向流入，阀瓣上方压力大于下方压力，上下压差和阀瓣重量将阀瓣卡在阀座上，使介质不能通过，即液体不能反向流动；管道液压越大，突出压力越紧，密封效果越好。

升降式止回阀的阀座突面，能够喷焊，也可以制成阀座密封圈后胀接或用法兰连接在阀体上；当阀体为不锈钢板材时，突面也可在阀体上直接加工而成。阀瓣突面可直接在阀瓣上加工而成，也可用喷焊后加工或用密封圈里外周边焊在阀瓣上而成。直连式升降逆止阀只能平衡安装于管道中使用，并且使阀瓣中心线竖直平面，而立式升降逆止阀不受此限制。
