气动薄膜单座自力压差控制阀的结构

气动薄膜单座自力压差控制阀的结构

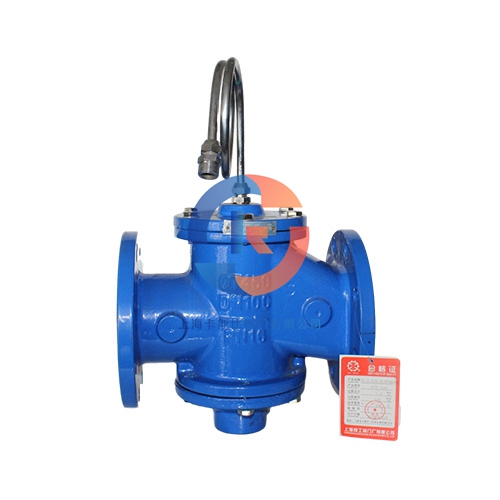

气动薄膜单座自力式压差控制阀构造主要部件有阀笼、阀瓣、阀座(密封圈)、阀座、阀笼压环，主要配件有电磁阀、调压阀、过滤器、电流-气体压力转化器、定位仪、流量放大器、气动单向阀、迅速安全阀、限位开关等。

气动薄膜单座自力压差控制阀结构表明，气动自力压差控制阀可分为直行和角行。按其结构类型可分为直达单座阀、直达双座阀、高压阀、角阀、套筒阀、隔膜阀、法兰式蝶阀、偏心旋转阀等。其中直通阀比较常见，单座阀泄漏量较小，但阀前后压差不宜太大，双座阀则正好相反。高压阀适用于高负压、髙压差的介质测量。可是，在髙压差的情况下，液体会对材料造成严重的磨蚀和汽蚀。一般应注意阀心和阀座的材料，以提高其使用寿命。角阀可用于髙压差、高粘度、含悬浮物和颗粒物质的流体控制。隔膜阀更适合强氧化剂等强腐蚀性介质控制。法兰式蝶阀适用于大流量、低压差的气体介质。套筒阀选用平衡阀心构造，具有噪音低的特征，是应用广泛的闸阀之一。

气动薄膜单座自力式压差控制阀有气开和气关两种。确定自力式压差控制阀转换方式的原则是:当信号压力中断时，应保证工艺设备和生产的安全。如果信号中断后闸阀处在开启位置，维持液体不中断是安全的，则选择气体切断阀；如果信号压力中断后闸阀处在关掉位置，且液体不通过是安全的，则选择气动阀。例如加热炉的燃气或燃油管道上的自力式压差控制阀要用煤气开启。信号中断时，闸阀会自动关闭，断开燃料，防止炉温太高导致事故。锅炉的进水口上的自力式压差控制阀应为燃气切断阀。当信号中断时，闸阀会自动开启，仍然向锅炉供水，能够防止锅炉烧毁。

八九十年代流行这样的气动薄膜单座自力式压差控制阀，大概型号为ZMAP或ZMBP，就在脖子的地方装一个大大的弹簧。之后开始流行精小型气动薄膜单座自力式压差控制阀，大概型号为ZJHP，随之而来的是把6或8个小弹簧装到膜头里。号称体积更小、重量更轻，作用力更大。科技在进步，这样的闸阀的确显得短小精悍，个头不再那么笨重。
