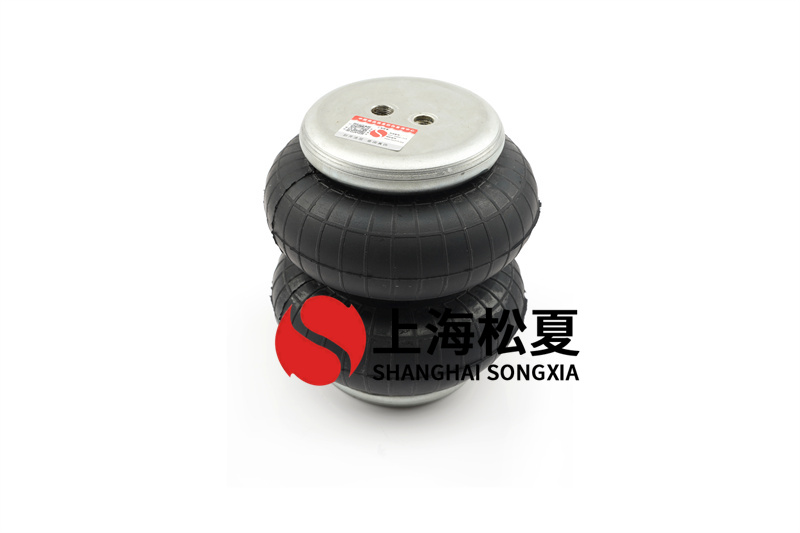

康迪泰克controltechFD 138-18 DS空气弹簧连接方式

空气弹簧连接方式

静态曲线是指一组等压线（0.2MPa~0.8MPa）承载力/行程曲线，容量/行程曲线为0.7MPa。显示了承载力、高度和承载力的坐标轴，以及设计高度线，延伸线右边阴影区域（该区域尽量不要使用或小心使用气弹簧）l空气弹簧选型和使用指南---气动行程调节器选型指南行程的行程为伸出高度与小压缩高度之差。可以用整个过程或其中任何一个过程。

弹簧连接方式

如果采用内部橡胶缓冲器，请注意小高度增加，缓冲器会缩短总行程。比如-2，可直接读取小高度、大高度、设计高度、弧垂高度，即85、235、180、2062、全高=大高度-小高度=235-85=85mm距离=235-85=150mm。一般来说

空气弹簧连接方式

弹簧的设定高度(115mm求P=7Kg/P)，压力随着极高的增加而减少，例如-2。

1、计算一定充气压力下的承载能力高度：比如压力P=5Kg/cm2、高度H=115mm，高度H=115mm时，空气弹簧的承载能力>图中为C=，如(弹簧5点对应纵坐标上的点。2、求一定充气压力下设置高度(115mm)面积：A=C/P=2600=5=，求高度为115mm时P=7Kg/cm2、面积：A=C/P=2600=。特别指出：空气弹簧容量随气压的调整变化不大，所以只给出0.7MPa的容量/冲程曲线能够近似计算出其他压力下的容量值。阀体尺寸的挑选直接关系到阀体在使用过程中的响应灵敏度空气弹簧承载力计算。
