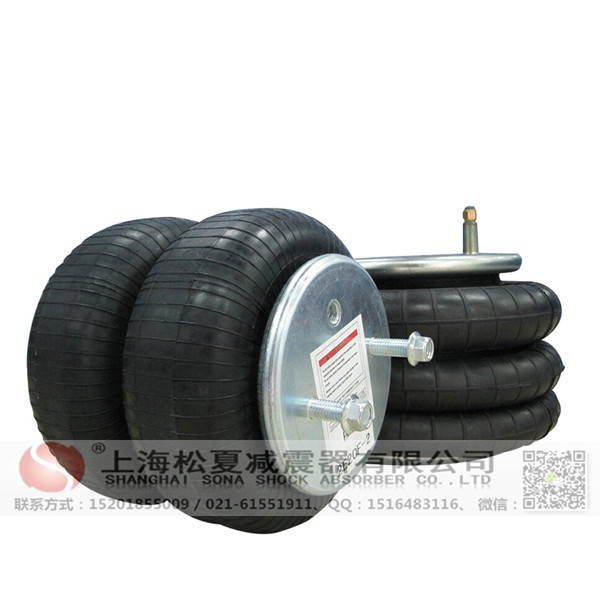

橡胶空气弹簧的基本结构

　　橡胶空气弹簧是一种由橡胶、网线贴合成的曲形胶囊，俗称气胎、波纹气胎、气囊、皮老虎等。胶囊两端部需用两块钢板相连接，形成一个压缩空气室。橡胶与网线本身不提供对负荷的承载力，而是由充入胶囊内的压缩空气来完成。其曲囊数通常为 1~3 曲囊，但根据需要也可以设计制造成 4 曲或 5 曲以上，还可以在一定前提下将两个空气弹簧叠加使用。

　　橡胶空气弹簧按照机能与.点又称为：橡胶空气冲程调节器，橡胶空气隔振体，两个产品名称。

　　现有的曲囊式橡胶空气弹簧的端部结构，根据联接方式可以分为三大类：一类为固定式法兰联接型，空气弹簧的两端边沿尺寸和曲囊外径相等或略小一些，钻若干个孔后用法兰环和端板紧固联接；另一类为活套式法兰联接型，空气弹簧的两端边沿尺寸比曲囊外径小得多，无须钻孔，用一个.制的法兰环和一个普通端板紧固联接；.三类为自密封型，不用法兰联接，压入端板，充入压缩空气则自行密封。

　　橡胶空气弹簧端部与连接板的法兰密封形式有：LHF型、JBF型、GF型、HF型、ZF型五种结构形式。
