自力压力调节阀的结构及其特点

自力压力调节阀的结构及其特点

自力压力调节阀(自力压力调节阀)利用被调节介质本身的能量作为动力源，引入执行机构控制阀门的中心位置，改变两端的压差和流量，使阀门前(或阀门后)的压力稳定。具有动作敏捷，密封性好，压力设置点波动力小等优点，自力式压力调节阀广泛应用于气体、液态及蒸汽介质减压稳压或泄压稳压的自动控制。

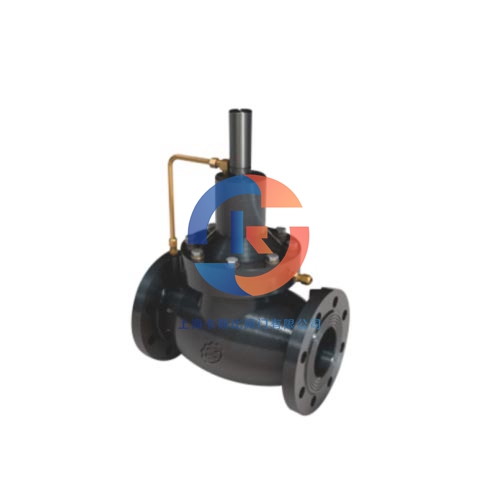

自力式压力调节阀

自动压力调节阀有单座（ZZYP），套筒（ZZYM），双座（ZZYN）三种结构；执行机构有两种:薄膜型和活塞机；功能类型包括减压阀后的压力调节（B类型)和压力调节阀前的压力（K型）。商品公称压力级别有PN1.6、4.0、6.4；阀体规格范围DN15～250；泄漏量级别有II级、IV级和VI级三档；可按需要组合满意客户工况要求合。

自力压力调节阀不需要额外的能量，可以在无电无气的地方工作，既方便又节能。压力分段范围细，相互交叉，调节精度高。在运行过程中可以连续设置压力设定值。调节阀后压力，阀前压力与阀后压力的比例可为10:1~10:8。橡胶膜片式检验，执行机构测精度高、动作敏捷。
