自力式压力调节阀被划分成哪几种类别？

自力压力调节阀根据取压点位置分为前后两类。当取压点在阀门前时，用于调节阀门前的压力稳定性；当取压点在阀门后面时，用于调节阀门后的压力稳定性。当阀门前后压力同时引入执行机构气室两侧时，自力压差调节阀可调节调节阀两端的压力稳定性，或将安装在管道孔板两端的压差引入膜执行机构气室两侧，形成自力流量调节阀，或通过自力压差调节阀实现流量调节。

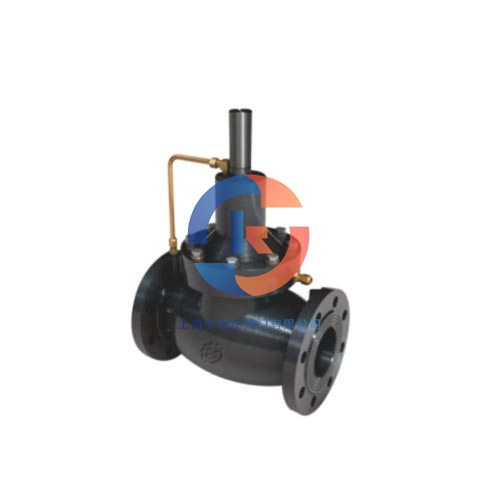

自力式压力调节阀

阀门压力控制的工作原理

阀门前压力为工作介质P1经阀心、阀座后节流后，变成阀后压力。P2。P2经过控制管道输入到执行器的下膜室内作用于顶盘上，产生的作用力与弹簧的反冲力相平衡，决定了阀心、阀座的相对位置，控制阀后压力。当阀后压力P2增加时，P2作用于顶盘上的作用力也随之增加。这时，顶盘的作用力大于弹簧的反冲力，使阀心关向阀座的位置，直到顶盘的作用力与弹簧的反冲力相平衡为止。这时，阀心与阀座的流通面积降低，流阻增大，从而使P2降至设定值。同样，当阀后压力P2减少时，作用方向与上述相反，这便是自力式（阀后）压力调节阀的工作原理。本类闸阀在管道中普通应当水准安装。
